Линия сортировки и упаковки хот-догов
Страна-производитель Китай
Производительность: 9000уп/ч
Техническое задание
Производительность линии составляет 9000 штук в час, что означает расфасовку 3000 пакетов в час, 300 коробок в час, 4 прицепа в час. 50 пакетов в минуту, 5 коробок в минуту

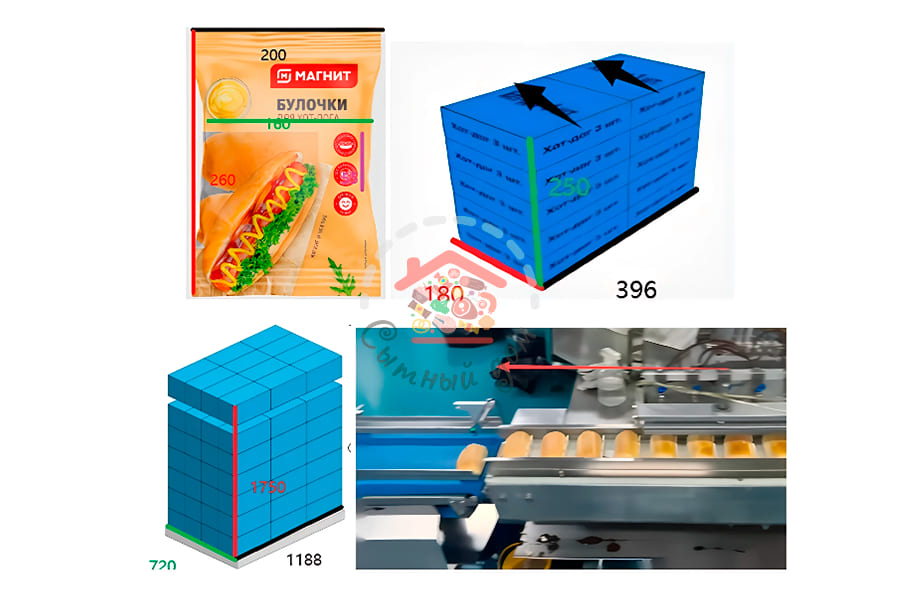

Размер хот-дога: 160 * 55 * 45 мм, по 3 штуки в пакете
Размер пакета для хот-догов: 260 * 200 * 50 мм
10 пакетов в коробке, размер коробки составляет 180 * 396 * 250 мм
Комплект поставки
|
№ |
Наименование |
Количество |
|
1 |
Секция сортировки хот-догов и булочек |
1 |
|
2 |
Упаковочная машина 250 |
1 |
|
3 |
Секция сортировки пакетов |
1 |
|
4 |
Секция распаковки картонных коробок |
1 |
|
5 |
Секция сортировки картонных коробок 1 |
1 |
|
6 |
Робот-манипулятор |
1 |
|
7 |
Секция сортировки картонных коробок 2 |
1 |
|
8 |
Секция запечатывания картонных коробок |
1 |
|
9 |
Секция сортировки картонных коробок 3 |
1 |
|
10 |
Робот-паллетатор |
1 |
Транспортные параметры 1шт*40HQ
Технические параметры
Упаковочный аппарат
| Модель |
600 |
|
|
Производительность |
25-100 |
|
|
Размеры пакета |
Длина |
120-600 |
|
Ширина |
70-200 |
|
|
Высота |
20-80 |
|
|
Мощность |
Двойной контроль температуры |
5.3кВт |
|
Мощность главного двигателя |
1.0*1、0.4*3、0.12*1кВт |
|
|
Мощность нагрева |
Двойной контроль температуры |
2.8кВт |
|
Ширина пленки (мм) |
200-600 |
|
|
Вес (кн) |
550 |
|
|
Размеры машины |
4290×1200×1400мм |
|
|
Напряжение |
220В 50Гц |
|
|
Материал |
OPP/CPP、PT/PE、KOP/CPP、ALU-FOIL etc |
|
Робот-манипулятор
| Модель |
120E |
|
|
Производительность (шт/мин) |
30-50 |
|
|
Размер коробки (Максимальный и минимальный размеры, на выбор один размер) |
Длина (мм) |
500 |
|
Ширина (мм) |
450 |
|
|
Высота (мм) |
480 |
|
|
Мощность |
кВт |
3 |
|
Сжаты воздух (кг/см2) |
5, 0.6 мПа |
|
|
Вес (кг) |
600 |
|
|
Размеры (мм) |
2240*1440*2300 |
|
|
Напряжение |
220В 50Гц |
|
Полностью автоматическая серво-машина для распаковки коробок
| Производительность |
5~15 |
|
|
Размер коробки (Максимальный и минимальный размеры, на выбор один размер) |
Длина (мм) |
280-500 |
|
Ширина (мм) |
150-400 |
|
|
Высота (мм) |
150-400 |
|
|
Мощность |
кВт |
1 |
|
Сжатый воздух (кг/см2) |
6 |
|
|
Вес (кг) |
320 |
|
|
Размеры (мм) |
1950×1800×1400 |
|
|
Напряжение |
220В 50Гц |
|
|
Подходящая лента |
W48;W60;W75 (на выбор) |
|
Автоматическая машина для запечатывания картонных коробок
|
Напряжение, мощность |
AC 220/380В 50/60Гц 400Ватт |
|
Сжатый воздух |
6кг/см2, 90nl/min |
|
Размеры коробки |
Мин L200*W120*H120мм Макс L600*W500*H500мм |
|
Размеры машина |
L1818×W835×H1540мм |
|
Высота рабочей поверхности от земли |
600мм (регулируется) |
|
Производительность |
10-15ppm |
|
Скорость ленты |
20м/мин |
|
Функции |
Автоматически откидывается крышка, вручную регулируются ширина и высота, приводимые в действие ремнями с обеих сторон снизу. |
|
Подходящая лента |
BOPP etc |
|
Ширина ленты |
3.6-7.2см |
|
Шум |
≤75DB |
|
Параметры окружающей среды |
Относительная влажность воздуха≤ 98%, температура 0-40 ℃ |
Робот-паллетатор
|
Модель |
30 |
|
Загрузка |
30 |
|
Максимальный радиус действия |
1680мм |
|
Производительность (шт/мин) |
10 |
|
Мощность, кВт |
3 |
|
Сжатый воздух (кг/см2) |
5, 0.6 мПа |
|
Вес (кг) |
150 |
|
Размеры машины |
Машина：2000*1250*1300мм |
|
Напряжение |
AC 220В 50Гц |
