Линия для производства трайфлов
Страна-изготовитель Китай
Производительность 3000-5000шт/ч
Техническое задание
Производительность машины 3500 шт/час.

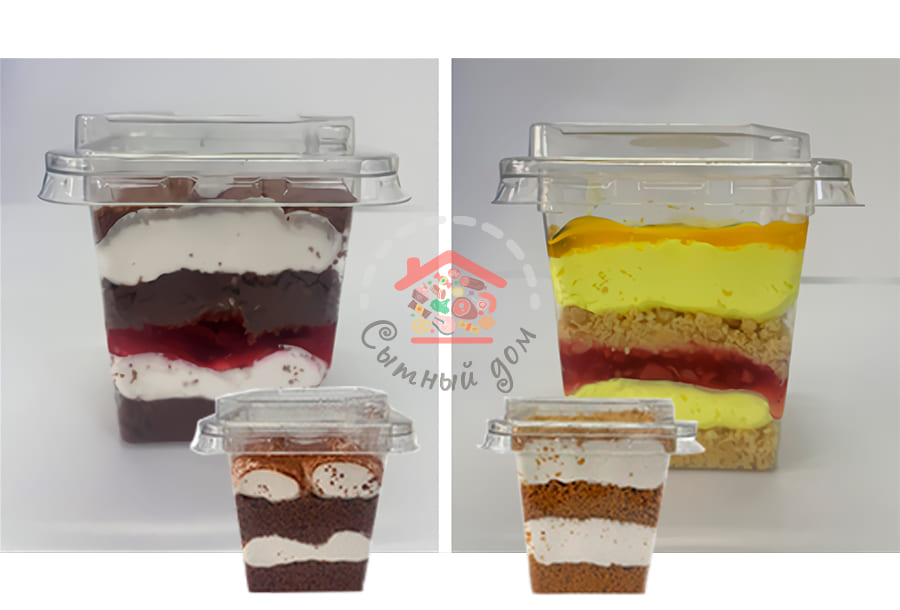

Ориентировочный вес изделия в стакане – от 100- до 160 г

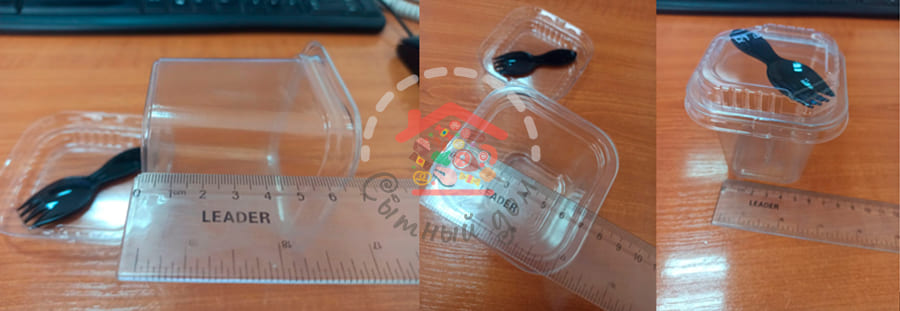

Вид упаковки (с ориентировочными размерами):
Комплект поставки
№ |
Наименование |
Модель |
Кол-во |
Примечание |
1 |
Мультифункциональная упаковочная машина для трайфлов |
AP-5640 Customize |
1 |
четырехрядный |
|
Тип продукции |
|
Стаканчик для упаковки трайфл Форма под один типоразмер с различной высотой |
включено |
|
Материал |
|
Нержавеющая сталь + столешница из алюминия |
включено |
|
Сервоуправление |
|
Управляет устройство транспортировки стаканчиков |
включено |
|
Стандарты безопасности |
|
Предусмотрена защитная дверь из органического стекла, сигнализация при открывании и закрывании двери |
включено |
|
Устройство выгрузки стаканчиков |
первая рабочая станция |
четырехрядная |
включено |
|
Устройство дозирования песочной крошки |
вторая рабочая станция |
четырехрядное с функцией перемещения |
первый слой трайфла |
|
Устройство дозирования сиропа |
третья рабочая станция |
четырехрядное с насосом |
первый слой трайфла |
|
Устройство дозирования крема |
четвертая рабочая станция |
четырехрядное с функцией дозирования крема с помощью шестеренчатого сервоприводного насоса (конкретная форма дозирующей головки уточняется) |
второй слой трайфла |
|
Устройство дозирования джема |
пятая рабочая станция |
четырехрядное с функцией дозирования с помощью насоса |
третий уровень трайфла |
|
Устройство дозирования орехов, ягод |
шестая рабочая станция |
Один метр пространства отведен для ручной укладки клубники |
третий уровень трайфла |
|
Устройство дозирования песочной крошки |
седьмая рабочая станция |
четырехрядное с функцией перемещения |
четвертый уровень трайфла |
|
Устройство дозирования сиропа |
восьмая рабочая станция |
четырехрядное с насосом |
четвертый уровень трайфла |
|
Устройство дозирования крема |
девятая рабочая станция |
четырехрядное с функцией дозирования крема с помощью шестеренчатого сервоприводного насоса (конкретная форма дозирующей головки уточняется) |
пятый уровень трайфла |
|
Устройство дозирования какао |
десятая рабочая станция |
четырехрядное с дозатором порошкообразных изделий |
пятый уровень трайфла |
|
Устройство дозирования орехов, ягод |
одиннадцатая рабочая станция |
Один метр пространства отведен для ручной укладки орехов и ягод |
пятый уровень трайфла |
|
Устройство запаивания |
двенадцатая рабочая станция |
четырехрядное (по 4 крышки за цикл) |
включено |
|
Устройство отслеживания фотометки и автоматический сбор отработанной пленки |
|
автоматический процесс |
включено |
|
Автоматическое устройство для подачи крышки |
тринадцатая рабочая станция |
четырехрядное (по 4 крышки за цикл) |
включено |
|
Автоматическое укупорочное устройство |
четырнадцатая рабочая станция |
Flour head |
включено |
|
Конвейер |
пятнадцатая рабочая станция |
Четырехрядное. Скорость выгрузки составляет около 80шт. Этикетировочная машина не может работать с такой скоростью. Эта машина необходима для сортировки 4 потоков в 2 потока, скорость каждой из которых составляет 40 шт. Используется робот для сортировки. |
включено |
2 |
Поворотный конвейер + конвейер |
|
2 |
|
|
Сортирующее устройство крышек |
|
четырехрядное (по 4 крышки за цикл) |
включено |
3 |
Этикетировщик (Устройство для наклеивания этикеток с помощью клейкой ленты (вверху) |
|
2 |
|
4 |
Этикетировщик (боковая наклейка) |
|
2 |
|
5 |
Термотрансферный принтер (дата, QR code) |
|
2 |
|
|
Транспортные параметры требуется 2шт*40GP контейнера |
||||
|
Примечание: 1. В КП не предусмотрены системы подачи сырья в бункеры. На данный момент этап загрузки сырья в рабочие станции осуществляется операторами 2. Процесс производства: Автоматическая выгрузка и размещение стаканчиков - транспортировка - автоматическое наполнение на нескольких станциях - автоматическая подача пленки в рулонах - автоматическое запечатывание и резка - автоматический сбор отходов пленки - автоматическая подача крышек - автоматическое укупоривание - автоматическая выгрузка - автоматическое размещение и выдача - автоматическая маркировка - автоматическая печать даты - автоматическая боковая маркировка 3. Приведенные ниже параметры устройства являются приблизительными. В настоящее время невозможно точно определить размеры устройства. |
||||
| Модель | AP-5640 |
Производительность |
3500-5000шт/ч |
Мощность |
10кВт |
Напряжение |
380В 3л.с. 50/60Гц |
Уровень шума |
≤75分贝 |
Сжатый воздух |
0.6-0.8мПа |
Максимальный расход сжатого воздуха |
1.2м3/мин |
Вес |
2000кг |
 |
