Двухуровневое сушильное устройство Сделать заказ

Сортирующее устройство дозирования

Мощность: 0,75 кВт

Материал: нержавеющая сталь 304 для контакта с материалами, рама из углеродистой стали

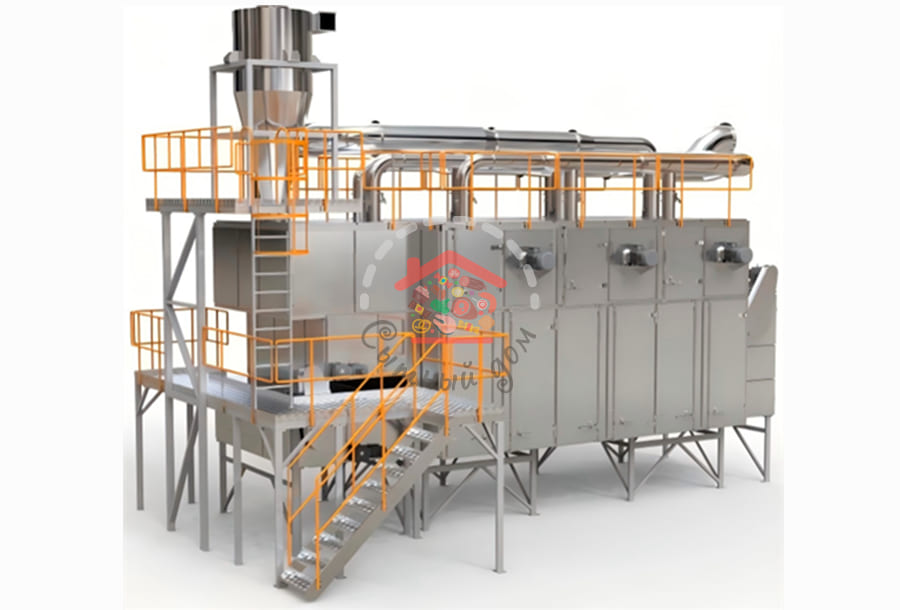

Двухуровневое сушильное устройство

1. Производительность: 5000-6000 кг/ч (гранулированный корм)

2. Состав оборудования: Секция подачи, секция сушки, секция выгрузки, секция удаления шлака, секция осушения и пылеудаления

3. Размеры: 10600x4120x8165 мм (внешние размеры), 8000*3000*4000 мм (сушильная камера)

4. Общая мощность: 5,5 кВт (циркуляционный вентилятор) × 16 + 3 кВт (приводной двигатель) × 2 + 22 кВт (осушительный вентилятор) × 2 + 0,75 кВт * 2 (отвод шлака) = 139,5 кВт

5. Время сушки: 10-45 минут (с регулируемой частотой вращения)

6. Толщина слоя материала: 3-15 см (при насыпной плотности 400 кг/м3)

7. Технические характеристики конвейерной ленты: эффективная ширина 1800 мм

8. Материал конвейерной ленты: нержавеющая сталь, с перегородками из нержавеющей стали с обеих сторон сетчатой ленты

9. Площадь сушки: 57,6 м2, количество слоев: два

10. Способ удаления пыли: циклонный сепаратор

11. Способ нагрева: пар, давление пара 0,6мПа

12. Теплообменник: алюминиевая ребристая труба 15.

Система управления: Заслонка с электроприводом, датчики температуры и влажности, датчик остановки с сигнализацией

13. Степень электромагнитной защиты: IP45

14. Двигатель (регулирование скорости преобразования частоты) + закаленный зубчатый редуктор

15. Скорость конвейерной ленты: Регулировка преобразования частоты двигателя, сетчатая лента оснащена устройством натяжения скользящей канавки

16. Вытяжные вентиляторы: Два вентилятора, каждый мощностью 22 кВт, с регулировкой скорости преобразования частоты вращения, оснащенные циклонным сепаратором-пылесборником для сбора пыли, которая затем выбрасывается наружу вытяжными вентиляторами

17. Сушильная секция состоит из 8 блоков циркуляции горячего воздуха

18. Общий материал: Основная рама изготовлена из углеродистой стали, а дверца - из нержавеющей стали с изоляцией из хлопка

19. Детали вытяжки: Детали, контактирующие с материалом, изготовлены из нержавеющей стали

Шкаф управления

1. Позволяет включать / выключать или регулировать скорость различных компонентов;

2. Управление блокировкой между двигателями в автоматическом режиме обеспечивает высокую безопасность оборудования;

3. Простая и надежная автоматическая регулировка температуры сушки с помощью PID (требуется автоматизированный трубопровод);

4. Мониторинг рабочего состояния каждого компонента в режиме реального времени;

5. Оснащен кнопкой аварийной остановки для удобства аварийного отключения.

Сравнение с ТЗ

- Сушильная камера горизонтальная 2-х уровневая;

- Сушильная камера с возможностью работы на производительности 6 т/ч при входящей влажности 35 % и выходящей от 5 до 8 % на продукте (экструдированный корм) размером от 3 до 20 мм и плотностью от 300 до 600 гр./л;

- Минимальный размер гранулы для расчета перфорации ламели: 3 мм;

- Теплоноситель, подающийся в теплообменники: насыщенный пар температура + 145… + 170 °С;

- Наличие сенсорной панели управления с возможностью контроля онлайн процесса и регулировок по основным параметрам: нагрузочных характеристики; толщина слоя; время выдержки; скорость ленты; температуры нагревателей; регулировка циркуляции воздуха;

- Наличие журнала событий, аварий с возможностью подключения через удаленный доступ;

- Сушилка с возможностью регулировки температуры нагревателей в диапазонах от 90 до 145 °С;

- Конструкция сушилки и теплообменника: 100% высококачественная нержавеющая сталь;

- Наличие регулировки температуры в зонах сушки;

- Наличие запрограммированных протоколов системы безопасности предохранения от возгорания;

- Наличие систем диагностики, поиска неполадки;

- Наличие датчиков температур: на входе в камеру; в камере; на выходе из камеры;

- Степень защиты электрооборудования не ниже IP54;

- В комплект поставки входят запасные элементы: запасные фильтры перед теплообменником; датчики температуры;

- Наличие схем управления сушилкой и описания режимов работы;

- Русифицированные каталоги на запасные части и руководства по эксплуатации.

- Предусмотрена возможность измерения влажности на выходе из потока продукта, подачи сигнала тревоги в случае отклонения от стандартов, установленных оператором;

Максимальная длина сушильной камеры составляет 8 м.

Максимальная высота сушильной камеры составляет 2 м.

Максимальная ширина сушильной камеры составляет 2 м.
