10метровое 3х-уровневое сушильное устройство Сделать заказ

Сортирующее устройство дозирования

Мощность: 0,55 кВт

Материал: нержавеющая сталь 304 для контакта с материалами, рама из углеродистой стали

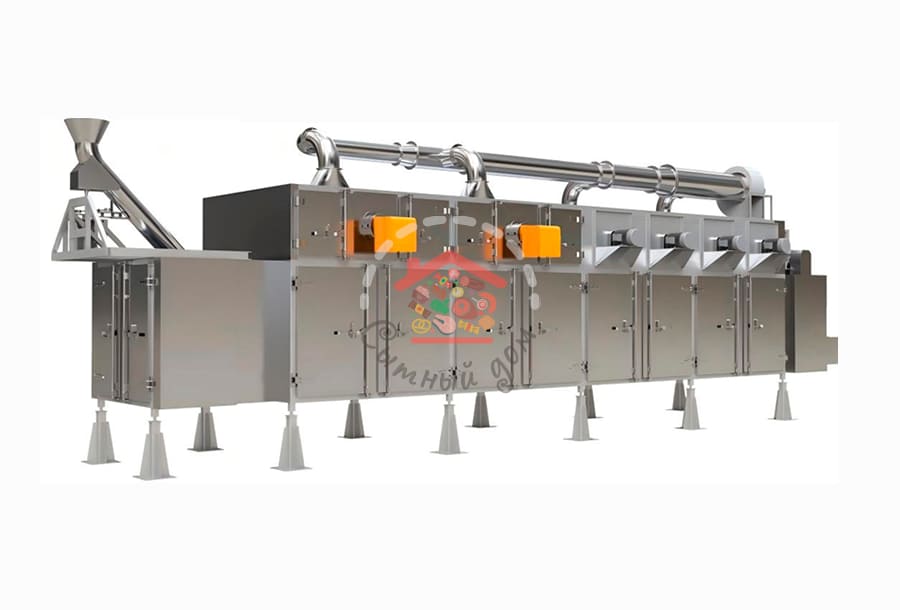

10метровое 3х-уровневое сушильное устройство

1. Способ нагрева: пар в сочетании со специальной системой циркуляции воздуха обеспечивает быстрый тепло- и влагообмен между материалом и горячим воздухом, обеспечивая эффективную сушку; давление пара 6 кг.

2. Эффективная ширина конвейерной ленты: 1200 мм, 3 уровня.

3. Оборудование состоит из устройства подачи материала, 2 сушильных секций, секции подачи и секции возврата.

4. Основная мощность: 8 циркуляционных вентиляторов мощностью 3 кВт, вытяжной вентилятор мощностью 5,5 кВт, двигатель для удаления золы мощностью 0,55 кВт, цепной привод мощностью 1,5 кВт.

5. Размеры: 10500*3000*3800 мм (внешние размеры), 8000*2000*2000 мм (сушильная камера).

6. Конструкция из нержавеющей стали для контакта с материалом; перфорированная цепная пластина обеспечивает высокую эффективность теплопроводности, высокую прочность конструкции и стабильную надежность.

7. Устойчивые к высоким температурам циркуляционные вентиляторы обеспечивают стабильную циркуляцию горячего воздуха под высоким давлением в каждой секции сушки, обеспечивая равномерную сушку материала.

8. Оснащенный несколькими датчиками температуры, он подает горячий воздух регулируемой температуры в каждую сушильную секцию, облегчая регулировку температуры в каждой сушильной секции.

9. Привод цепной пластины регулируется по частоте вращения, что позволяет регулировать скорость вращения каждой пластины конвейерной цепи и толщину слоя материала для продукции с различным размером частиц, что позволяет гибко регулировать время сушки;

10. Нижняя пластина цепи оснащена устройством очистки, которое в сочетании со шнеком для удаления золы эффективно очищает сушилку от пыли внутри, обеспечивая безопасность производства;

11. Сушилка оснащена изоляционным слоем большой толщины и плотности, что эффективно снижает теплопотери на поверхности и экономит энергию;

12. Конструкция встроенного воздуховода облегчает монтаж, более эффективно отводит влажный воздух и пополняет его сухим свежим воздухом, повышая эффективность сушки.

13.Производительность 1000 кг/ч/комплект (гранулированный корм)

Шкаф управления

1. Позволяет включать / выключать или регулировать скорость различных компонентов;

2. Управление блокировкой между двигателями в автоматическом режиме обеспечивает высокую безопасность оборудования;

3. Простая и надежная автоматическая регулировка температуры сушки с помощью PID (требуется автоматизированный трубопровод);

4. Мониторинг рабочего состояния каждого компонента в режиме реального времени;

5. Оснащен кнопкой аварийной остановки для удобства аварийного отключения.

Сравнение с ТЗ

Горизонтальная сушильная установка для кормов для домашних животных производительностью не менее 6 т/ч.

- Сушильная камера горизонтальная 2-х уровневая;

- Сушильная камера с возможностью работы на производительности 6 т/ч при входящей влажности 35 % и выходящей от 5 до 8 % на продукте (экструдированный корм) размером от 3 до 20 мм и плотностью от 300 до 600 гр./л;

- Минимальный размер гранулы для расчета перфорации ламели: 3 мм;

- Теплоноситель, подающийся в теплообменники: насыщенный пар температура + 145… + 170 °С;

- Наличие сенсорной панели управления с возможностью контроля онлайн процесса и регулировок по основным параметрам: нагрузочных характеристики; толщина слоя; время выдержки; скорость ленты; температуры нагревателей; регулировка циркуляции воздуха;

- Наличие журнала событий, аварий с возможностью подключения через удаленный доступ;

- Сушилка с возможностью регулировки температуры нагревателей в диапазонах от 90 до 145 °С

- Конструкция сушилки и теплообменника: 100% высококачественная нержавеющая сталь;

- Исполнение сушилки и теплообменников: 100 % качественная нержавейка;

- Наличие регулировки температуры в зонах сушки;

- Наличие запрограммированных протоколов системы безопасности предохранения от возгорания;

- Наличие систем диагностики, поиска неполадки;

- Наличие датчиков температур: на входе в камеру; в камере; на выходе из камеры

- Степень защиты электрооборудования не ниже IP54;

- В комплект поставки входят запасные элементы: запасные фильтры перед теплообменником; датчики температуры;

- Наличие схем управления сушилкой и описания режимов работы;

- Русифицированные каталоги на запасные части и руководства по эксплуатации.

- Предусмотрена возможность измерения влажности на выходе из потока продукта, подачи сигнала тревоги в случае отклонения от стандартов, установленных оператором;

Максимальная длина сушильной камеры составляет 8 м.

Максимальная высота сушильной камеры составляет 2 м.

Максимальная ширина сушильной камеры составляет 2 м.
